各製品の詳細についてはメールまたは電話 (042)357-0621，FAX (042)357-0622 にてお問い合わせください．

当社へのメールの宛先は　

です．

ANCKIT －アクティブ消音（ダクト消音）実験キット

ProtoDSK － DSK（TI製DSP評価ボード）用プロトタイプ・ボード

TI (Texas Instruments) のDSP評価ボードDSK用のプロトタイプ・ボード
DSKとの接続用コネクタは実装済です．

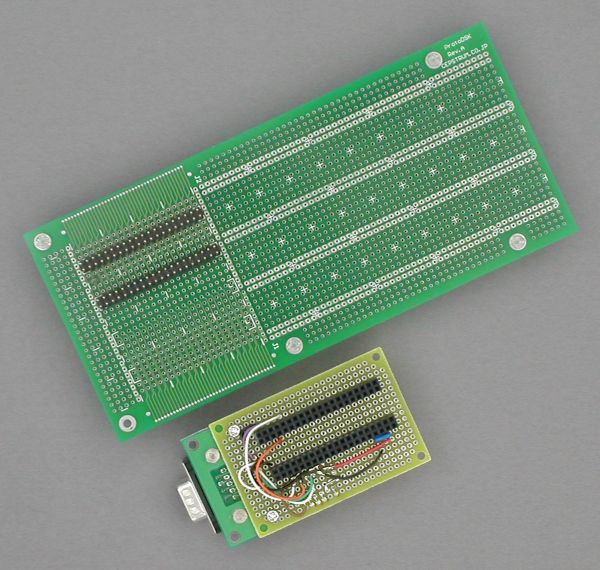

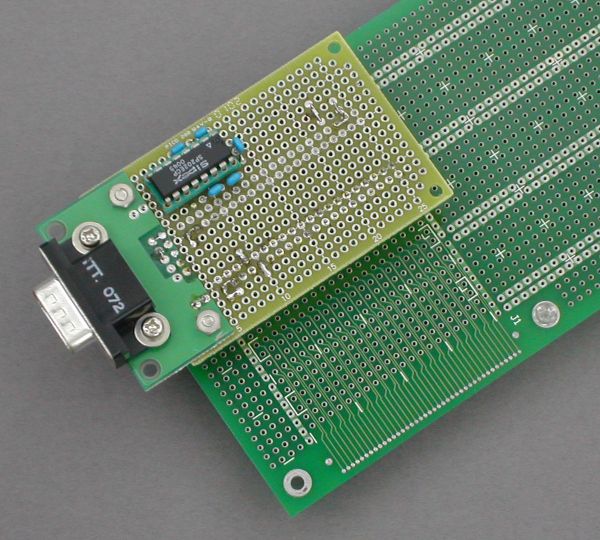

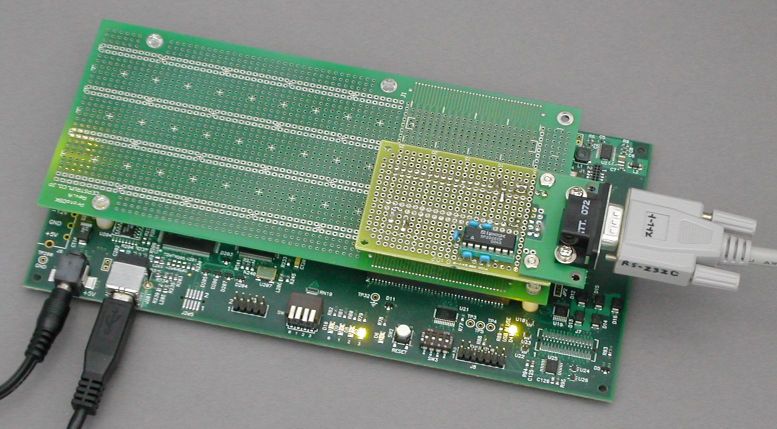

2.54mmピッチのコネクタ／ヘッダピンを取り付ければ，DSKの1.27mmピッチの拡張コネクタを標準的な2.54mmピッチに変換する変換ボードとして使用可能です．（2.54mmピッチ・コネクタ取付時）　ProtoDSKの上に取り付ける孫ボードの形で簡単に拡張ボードを製作することが出来ます．　孫ボードだけを作りかえれば良く，ProtoDSKを使い捨てにしなくてすむので経済的です．（ProtoDSK上にRS-232C I/F孫ボードを載せた例　写真１　写真２　写真３）
ProtoDSKを用いた製作例
- USB I/F　ProtoDSK(Rev.A)と市販のUSB I/Fモジュールを用いたC6713 DSK用USB I/Fボード
- RS-232C I/F　ProtoDSK(Rev.A)を用いたC6713 DSK用RS-232C I/Fボード

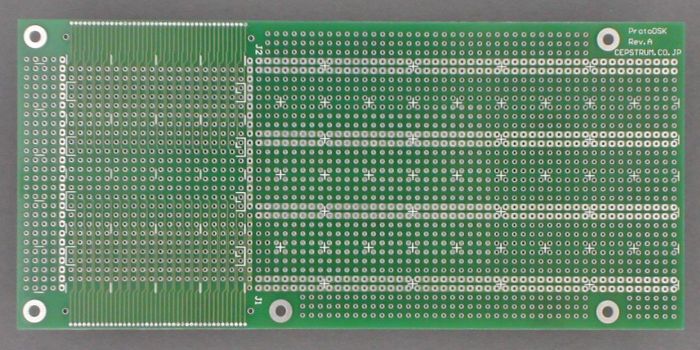

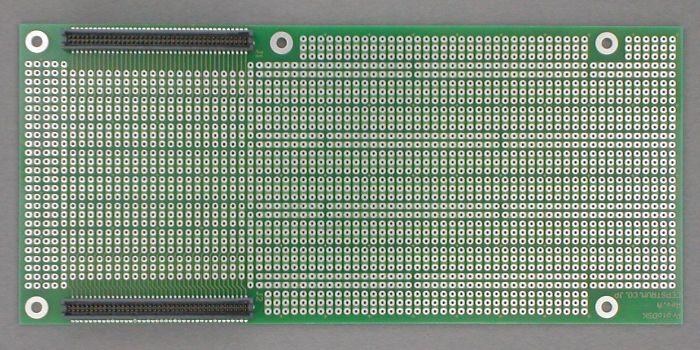

ProtoDSK (Rev.A)

EVM, C6711 DSK 等の拡張コネクタが２ヶのTI製DSP評価ボード用のプロトタイプ・ボードです．　拡張コネクタが３ヶ以上のDSKにも取り付け可能です．
詳細は ProtoDSK (Rev.A) 製品資料をご覧ください．
Rev.Aの販売は停止しました．
まとまった数のオーダーがあれば再生産は可能です．

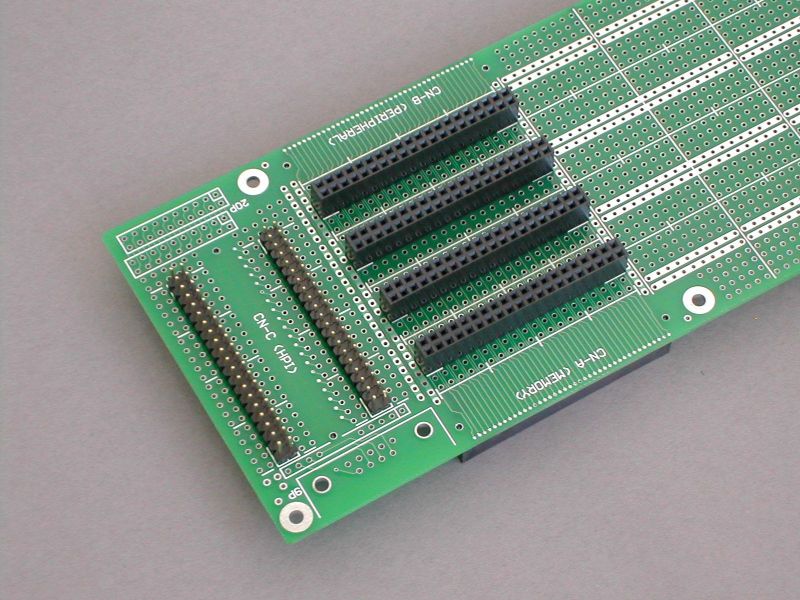

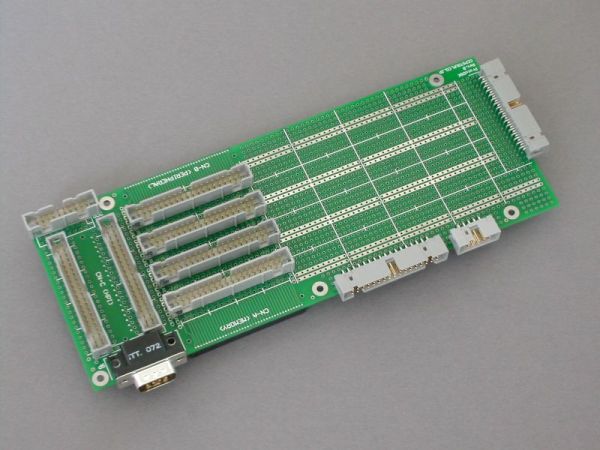

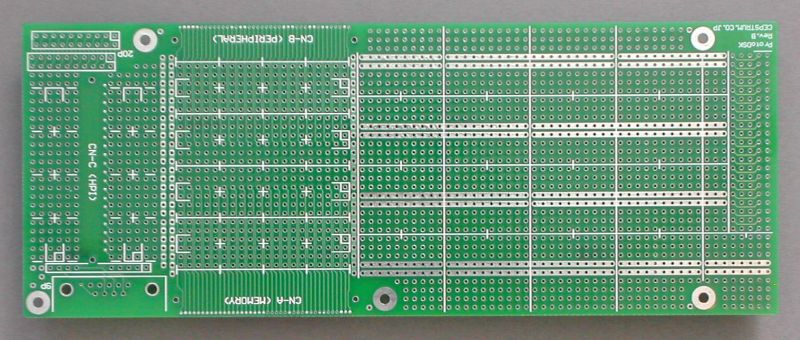

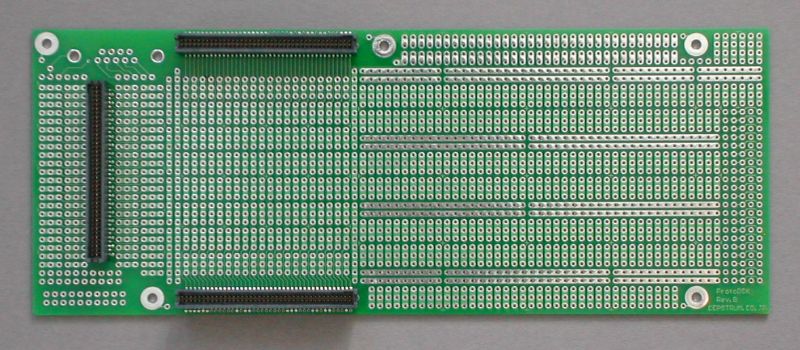

ProtoDSK (Rev.B)

C6713 DSK 等の拡張コネクタが３ヶ以上のTI製DSP評価ボード用のプロトタイプ・ボードです．　各種コネクタ取り付け可能です．
詳細は ProtoDSK (Rev.B)製品資料をご覧ください．

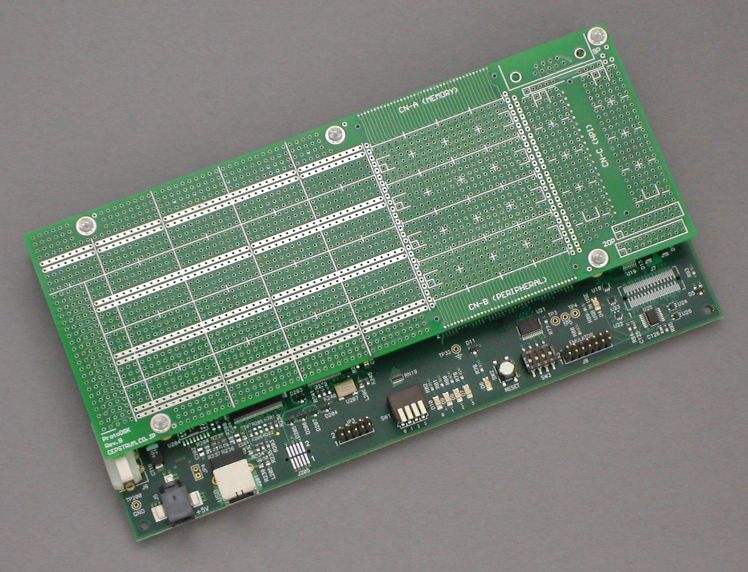

C6713 に取り付けた ProtoDSK (Rev.B)

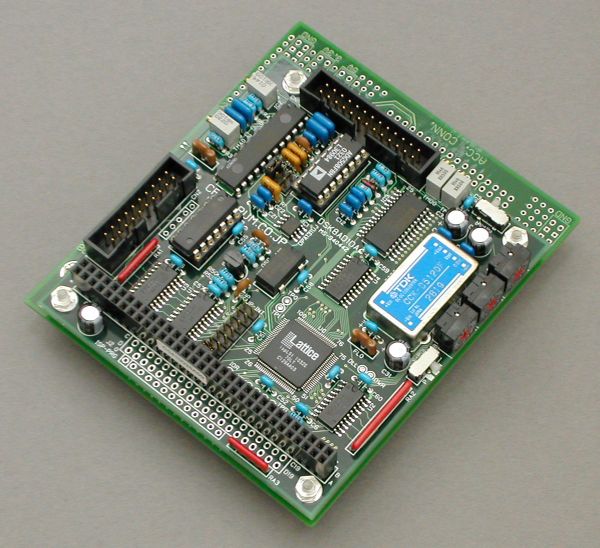

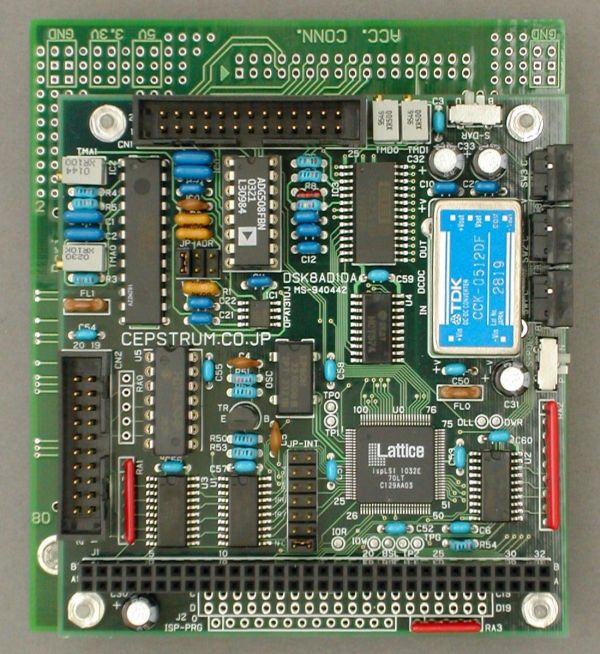

DSK8AD1DA － DSK（TI製DSP評価ボード）用A/D・D/Aボード

TI製DSP評価ボード用A/D・D/Aボード
拡張コネクタ付きのDSK, EVMに接続して使用可能です．
比較的低速の計測，閉ループ制御等の用途に適しています．（当社製アクティブ消音実験キットANCKITにも使われています）
仕様は以下のとおりです．　クロック・ジェネレータは搭載していませんので，DSPボード側でタイマ割込等を用いてサンプリング・タイミングを制御します．　詳細は取扱説明書 dsk8ad1da.pdf をご覧ください．

A/D 変換時間 10us（サンプリング周波数約100kHz相当）

　分解能 12bit

　入力チャネル数 8ch（マルチプレクサ使用）

　入力レンジ ±10V, ±5V, ±2.5V

D/A 変換時間 10us（サンプリング周波数約100kHz相当）

　分解能 12bit

　出力チャネル数 1ch

　出力レンジ ±5V, 0V～5V

デジタル入力ビット幅 4bit

デジタル出力ビット幅 4bit

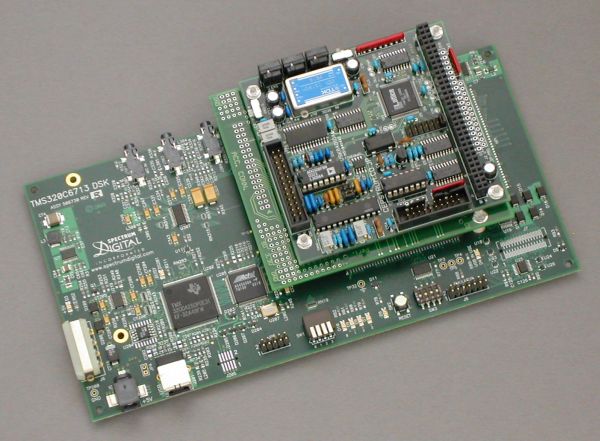

右端の写真は C6713 DSK に DSK8AD1DA を取り付けた状態です

CARD232 － RS-232Cインターフェース内蔵ICカード

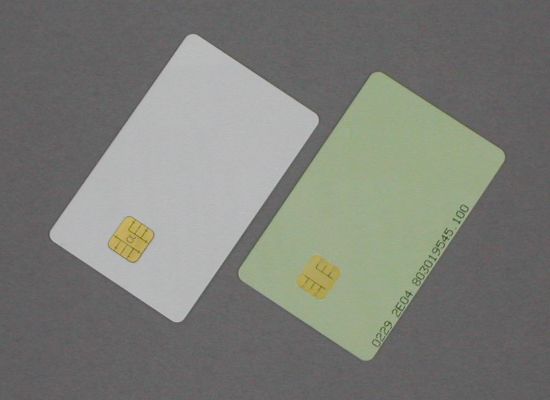

RS-232Cインターフェース内蔵ICカード（FLASHメモリ容量32KB）
RS-232Cで組込プロセッサやパソコンと接続して，簡単に内蔵FLSHメモリのデータの読み書きができます．
PICマイコン等の非同期シリアルポートに直結出来ます．
パソコンのシリアルポート（RS-232Cポート）にはレベルコンバータLSI（MAX232A）を介して接続出来ます．
簡単なコマンドでデータの読み書きが出来ます．　パソコンに接続した場合はターミナル・ソフトで読み書き可能です．

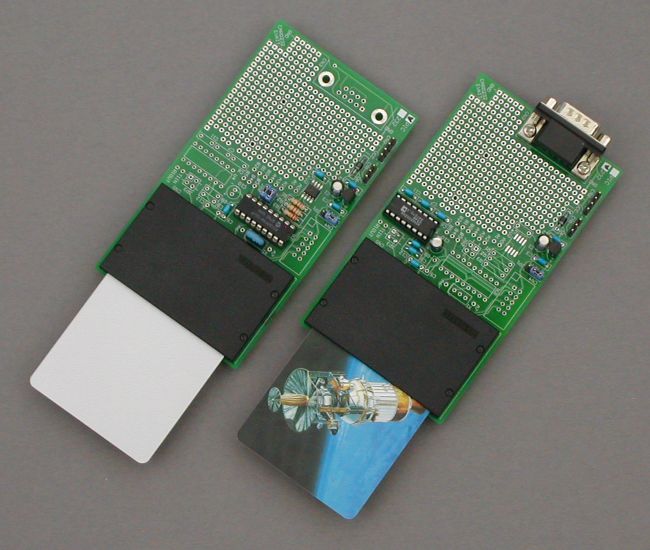

評価キット（CARD232＋評価ボード）をご用意しています．
詳しくはCARD232製品紹介ページをご覧ください．

高温環境用LSIデッドストック品販売

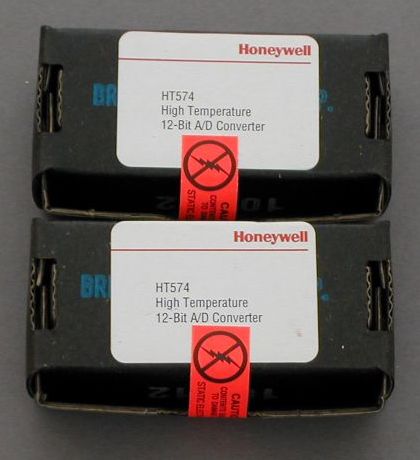

高温環境用LSIのデッドストック品を販売しています．
耐放射線LSIと同じSOIプロセスで製造されていますので，耐放射線性も期待出来ます．
学生衛星（CubeSat等）の製作などに適したデバイスです．
データシート，技術資料等は当社まで直接ご請求下さい．
詳しくは高温環境用LSI在庫品リストをご覧下さい．
高温動作電子回路の受託開発可能です．　特殊環境用計測装置等の開発を承ります．

取り扱いを停止した製品について
- RIDE，VAB（Visual Application Builder）の開発・販売元のHyperception社（米国テキサス州ダラス）はNational Instruments（NI）社に買収されました．　現在当社ではHyperception社製品は取り扱っておりません．
- 買収にともないHyperception社の技術資産はNI社に移管されました．　DSP開発ツールRIDEの機能の一部はNI社のLabVIEWのオプションLabVIEW DSP Moduleに取り込まれています．　VAB，SPEEDY-33等のThe Infinity Projectの教材はNI社より販売されています．
- Hyperception社のRIDEの機能を移植したLabVIEW DSP Moduleを用いたDSPシステムの受託開発業務には今後も対応可能です．　国内ではRIDEを用いた開発実績は当社がもっとも豊富です．（RIDEには当社が作成してHyperception社に提供したサンプルプログラムが含まれていました）
