C6713 DSK用RS-232C I/Fボード

| ← back |
| home |

製作した基板

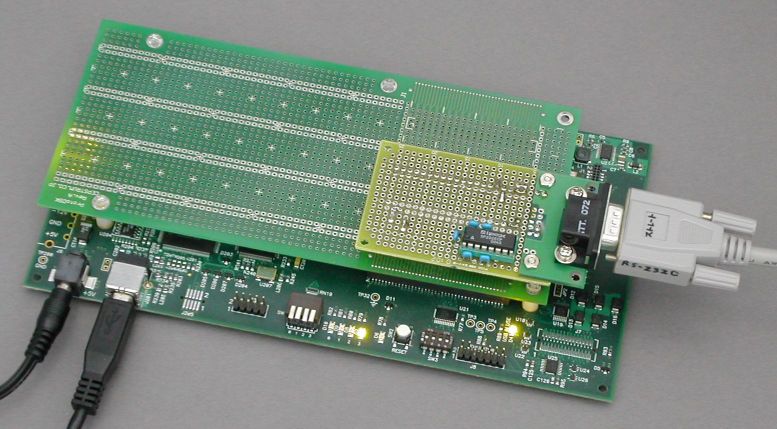

RS-232C I/Fボード + C6713 DSKC6713 DSKに取り付けたRS-232C I/Fボード

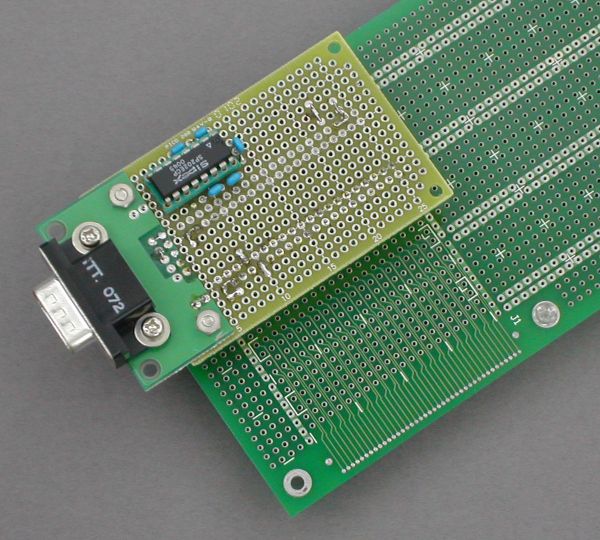

RS-232C I/Fボード(拡大)RS-232Cコネクタとレベル変換IC MAX232AはProtoDSKに直接取り付けずに,孫ボード上に実装しています.

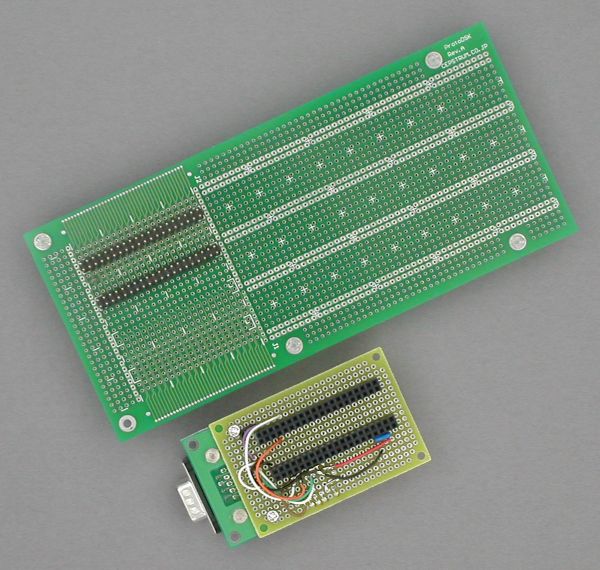

RS-232C I/Fボード全景(ProtoDSKと孫ボード)ProtoDSKと孫ボードはヘッダピンで接続しています. 孫ボードを作り替えればProtoDSKを別の用途に転用出来ます. このような使い方をすればProtoDSKを使い捨てにせずにすむので,大変経済的です.

ProtoDSKをコネクタ変換アダプタとして使用する場合は,ヘッダピン/コネクタを半田付けするだけでO.K.です.
