• ProtoDSK(Rev.A)と市販のUSB I/Fモジュールを用いたC6713 DSK用USB I/Fボードの製作例です．
• C6713のEMIFにパラレル／USB変換I/Fモジュールを接続しています．

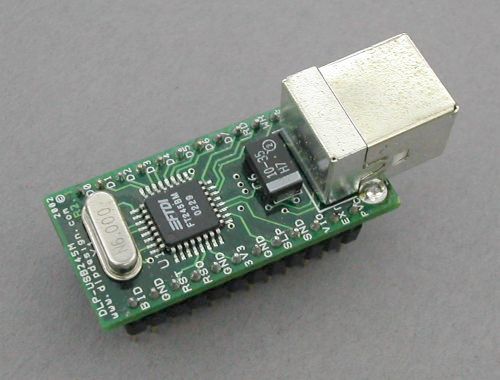

• USB I/FモジュールにはFTDIのパラレル／USB変換IC FT245AMを搭載したUSBMOD2を用いています．　現在USBMOD2の入手は困難になっているようですが，多くのメーカーから販売されている他のFT245BMを搭載したモジュールも同様に使用出来るはずです．　FT245AM/BMを搭載したこの種のモジュールは，ほとんどがFTDIのアプリケーション・ノートそのままの同一の回路です．
• 国産の入手の容易なUSB I/Fモジュールには西日本常盤商工のUM-01FIFO, UM-02FIFOがあります．　ただしUM-01FIFO, UM-02FIFOはモジュール上にUSBコネクタが搭載されていないので，USBコネクタは別に取り付けてください．
• ホスト（パソコン）側のドライバはFTDIのwebからダウンロードしてください．　USB I/FボードのテストにはDLP DesignのDLP Design Test Applicationが便利です．


  • USB I/Fボード回路図 dsk_usb_if.pdf
  • USB I/F モジュール USBMOD2 データシート usbmod2.pdf
  • C6713 DSK用サンプル・プログラム
    • ポーリングによるループバック・プログラム usb1.zip
    • 割込を用いたループバック・プログラム usb2.zip

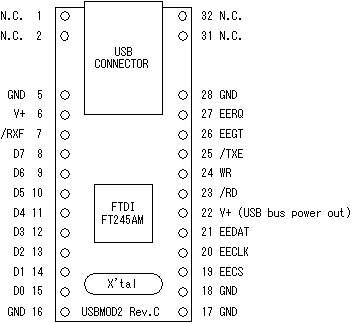

パラレル／USB変換USB I/Fモジュール USBMOD2

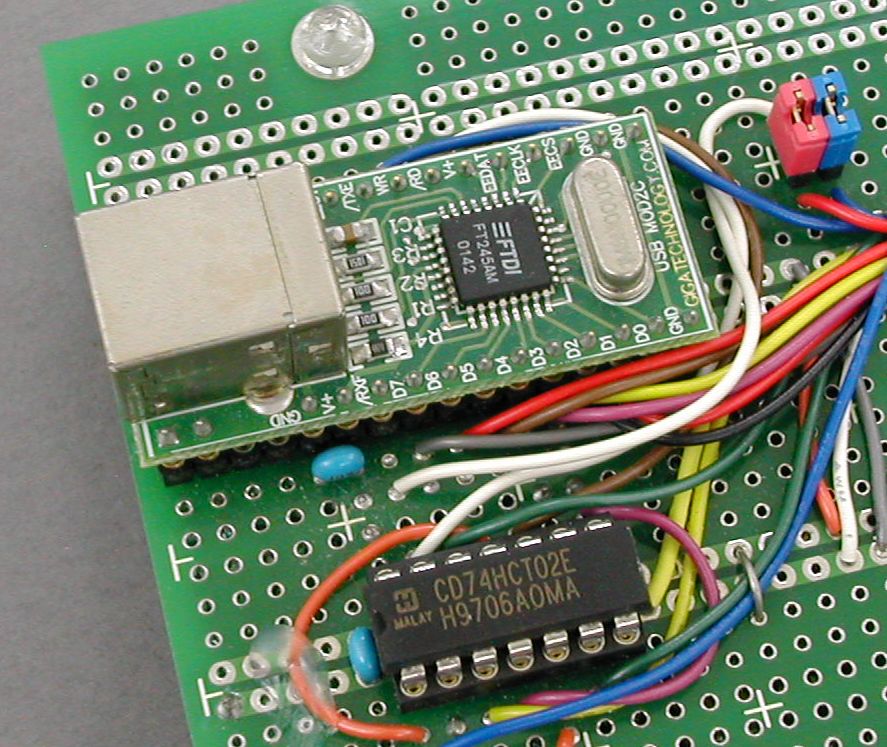

製作したUSB I/Fボード（USB I/Fモジュール搭載部分）

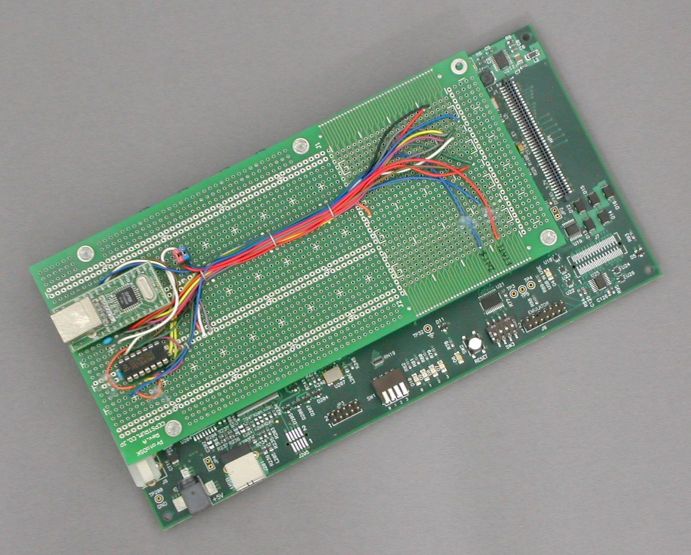

C6713 DSKに取り付けたUSB I/Fボード
