株式会社音力発電が公開しているデモ動画と同じ、肺からの空気圧で発電する実験が簡単に出来ます. 株式会社音力発電のデモ装置の詳細は不明ですが、ここでご紹介する実験機材には非公開のブラックボックス部分はありません. 誰でも100%確実に製作・実験が可能です.

同様にスピーカーを使った音の力で発電する実験もぜひ試してみてください.


回路図
スピーカーを発電装置として使います.

声帯を振動させながら呼気の圧力で発電する実験をする場合は、ゲルマニウム・ダイオードを使った整流回路付きの回路を用います. 使用部品等の詳細は音の力で発電する実験のページをご覧ください.

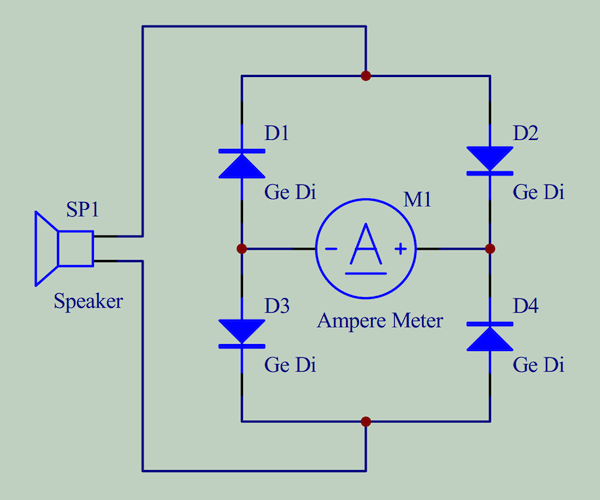

空気圧で発電する回路(整流回路あり)

肺からの空気圧を声帯振動で断続させずに発電する場合(声を出さないで発電する場合)は、整流回路は不要です. スピーカーと直流電流計を直結してください. 正負両方向の電流が流れるので、出来ればゼロ・センターの検流計(正負両極性の測定に対応)を用いてください. 検流計が使用できない場合は、マイナス方向に直流電流計の針が振れ過ぎないように注意して実験をおこなってください. 電流計/検流計の詳細については音の力で発電する実験のページをご覧ください.

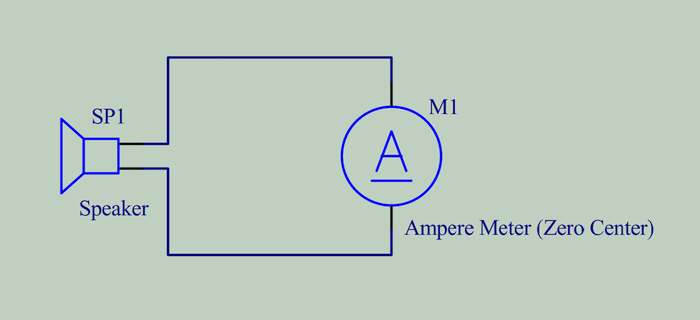

空気圧で発電する回路(整流回路無し)

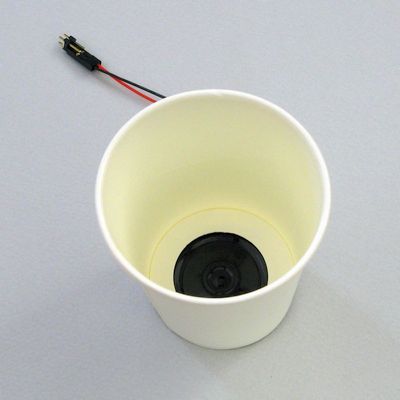

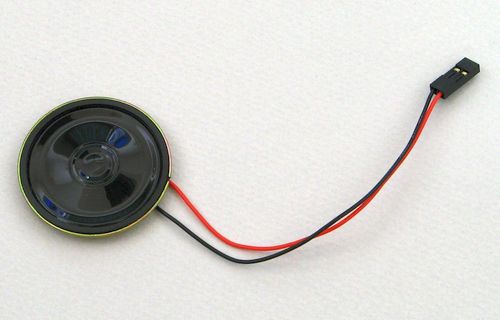

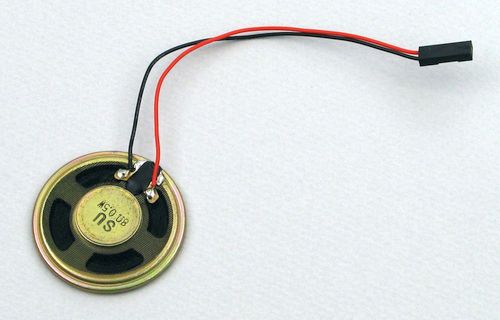

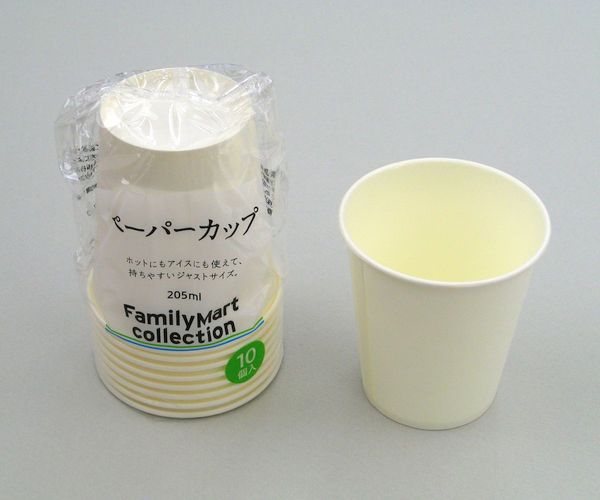

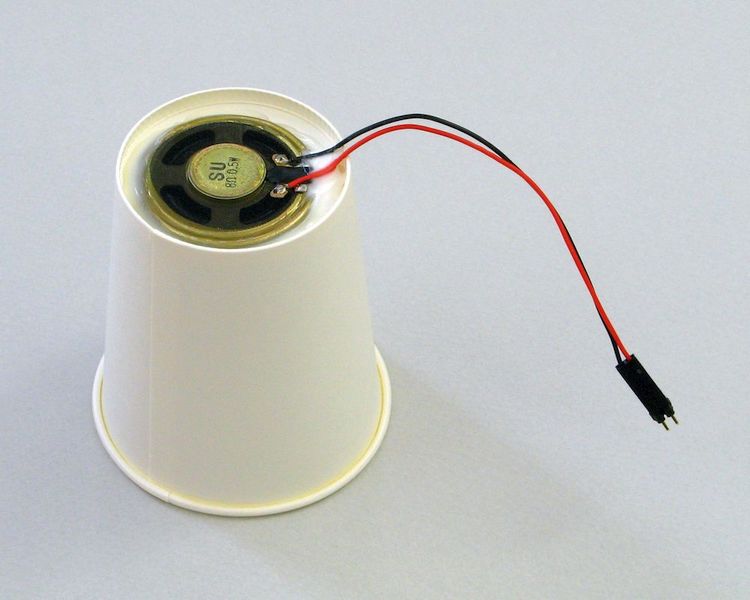

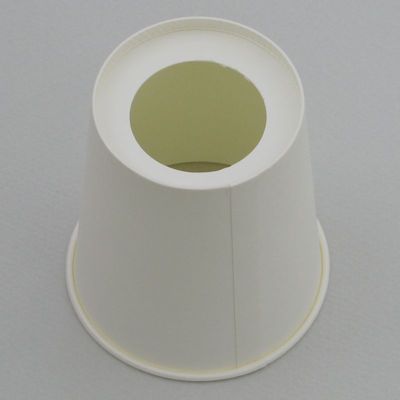

発電ユニット部分の組立

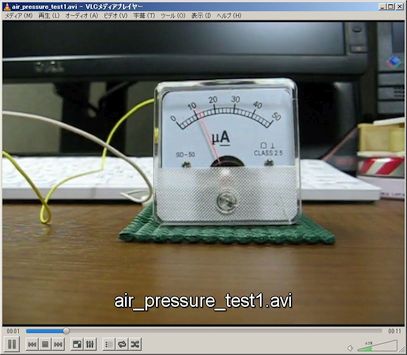

実験方法

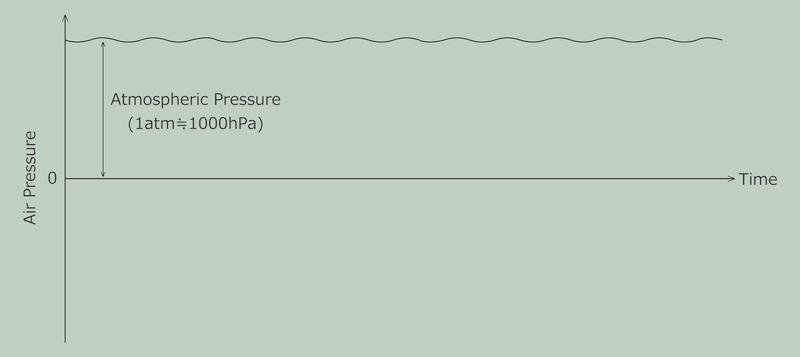

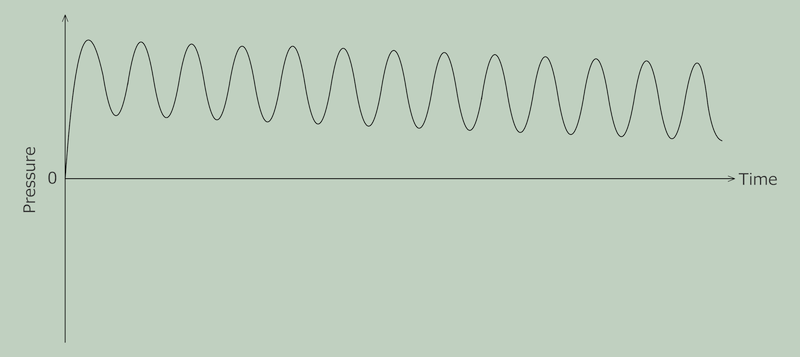

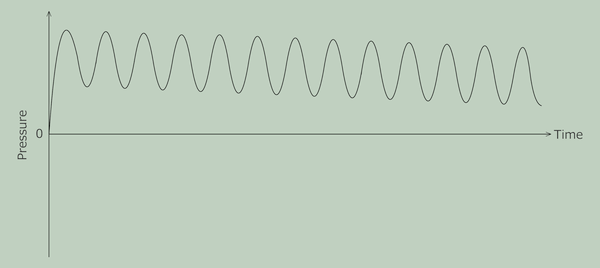

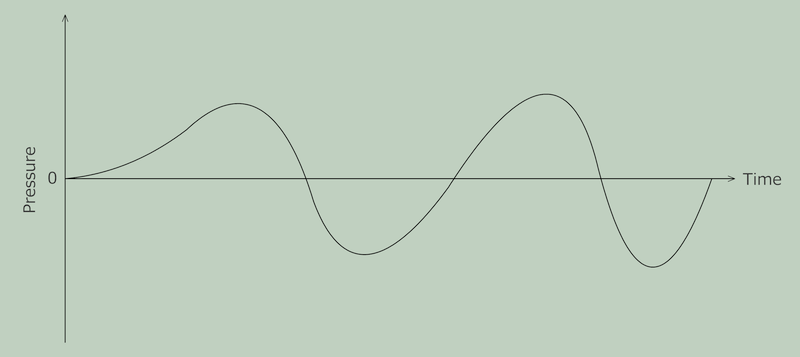

考察
